ТОС-75 Швартовная тумба Т-тип

Изделие представляет собой универсальную швартовную тумбу, габариты которой сопоставимы с ГОСТовской ТСО-25. В зависимости от материала изготовления безопасная рабочая нагрузка может составлять от 16 до 75 тонн/сил, а при отливке из высокопрочного чугуна с шаровидным графитом — превышать 80 тонн/сил. Климатические исполнения выполняются под заказ в диапазоне от –65°C до +55°C.

Основные размеры швартовной тумбы ТОС-75:

Установка ТОС-75 производится на монолит оголовка причала, набравшего проектную прочность. Возможна замена штатных тумб на современные без демонтажа бетонного оголовка. В комплект поставки входят шпильки, гайки и шайбы.

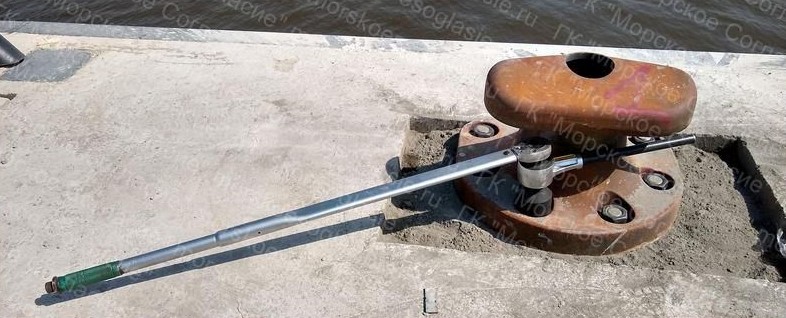

Порядок монтажа: манипулятором тумба ТОС-75 устанавливается на проектную точку и выравнивается по линии кордона причала. Баллончиком с ЛКМ отмечаются места крепления, после чего тумба снимается. Производится бурение на глубину, обеспечивающую возвышение резьбовой части шпильки над уровнем монолита на 80–90 мм (только для ТОС-75). Шпильки погружаются в смесь Hilti. Под основание тумбы укладывается слой бетонита на мелком заполнителе (либо Mapegrout Fast-Set R4) толщиной 0,5 см, после чего устанавливается чугунная отливка. После набора прочности крепёжными составами (согласно инструкции) производится затяжка: резьбовая часть шпилек и привалочные поверхности гаек и шайб смазываются, затяжка выполняется динамометрическим ключом с усилием от 2000 до 4000 Н·м (значение приведено для гаек класса прочности 8.8).

По окончании затяжки полость швартовной тумбы заполняется бетонным раствором на мелком заполнителе. После закрепления раствора производится окрашивание быстросохнущими эмалями требуемого цвета либо нанесение каменноугольного лака в два слоя.

Запрос на документацию и изготовление направляйте в коммерческий отдел через раздел «Контакты».
